Gambaran Keseluruhan Produk

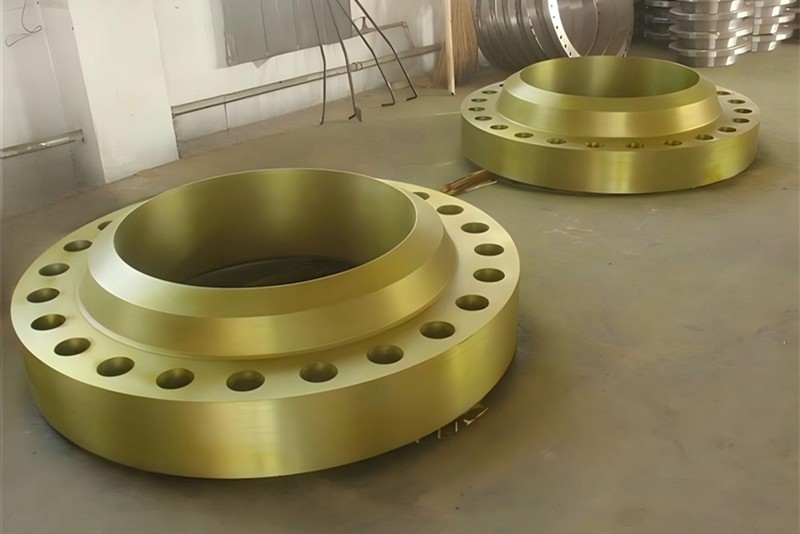

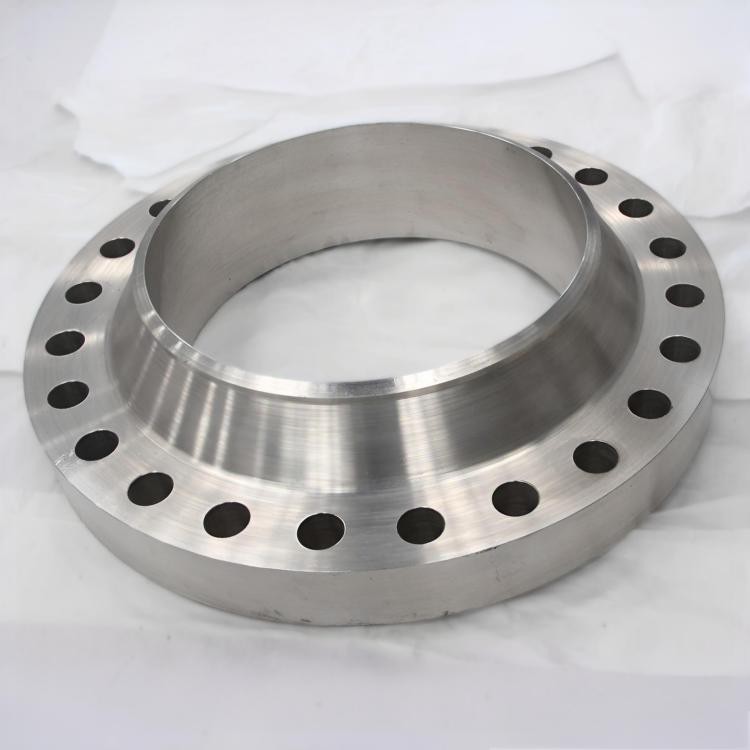

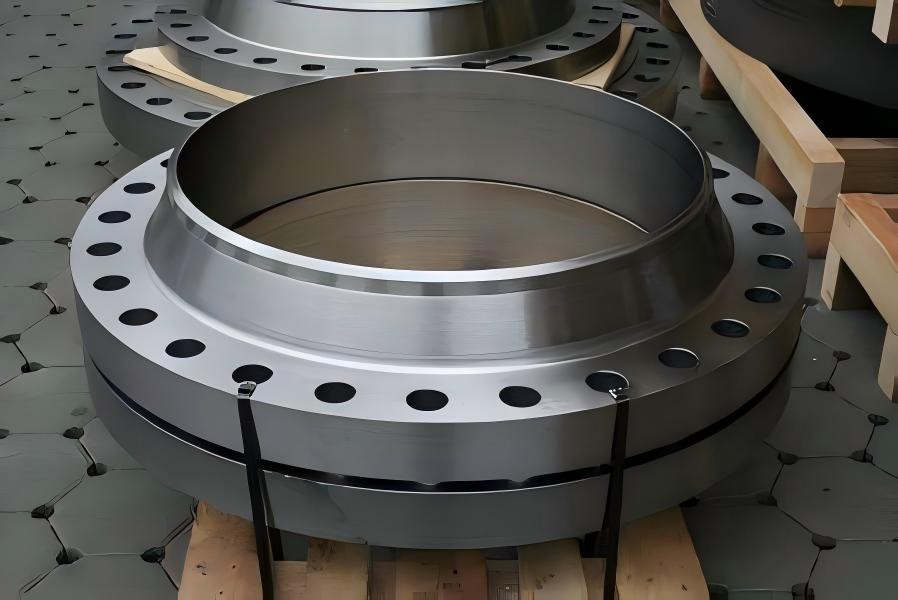

Flange berdiameter besarialah pemasangan paip tugas berat-yang dikilangkan mengikut ketat standard ASME B16.47. Dipalsukan dalam proses dan tersedia dalam jenis Weld Neck dan Blind, ia direka untuk sistem saluran paip 26"-60" dengan penarafan tekanan CL150 hingga CL900. Digunakan secara meluas dalam petroleum, kimia, gas asli, kuasa dan kejuruteraan marin, ia menawarkan kekuatan struktur yang sangat baik dan prestasi pengedap untuk sambungan saluran paip industri berskala besar.
Parameter Produk
|
Parameter |
Spesifikasi |
|
Standard Pelaksanaan |
ASME B16.47 |
|
Jenis Produk |
Dipalsukan, Kimpalan Leher, Buta |
|
Julat Spesifikasi |
26" - 60" |
|
Penilaian Tekanan |
CL150, CL300, CL600, CL900 |
|
Jenis Sambungan |
Kimpalan punggung |
|
Rawatan Permukaan |
Minyak pencegah karat, pegalvani panas-celup |
|
Kategori Bahan |
Keluli Karbon, Keluli Tahan Karat, Keluli Aloi |
|
Kaedah Pembungkusan |
Peti kayu atau palet |
|
Kapasiti Bekalan |
2000 tan/bulan |
|
ASME B16.47 Bebibir Keluli Diameter Besar |
|||||||||
|
Anggaran berat bebibir dan buta(Kg) Siri A |
|||||||||
|
SAIZ |
KELAS150 |
KELAS300 |
KELAS600 |
KELAS900 |
|||||
|
DN |
NPS |
Bebibir |
buta |
Bebibir |
buta |
Bebibir |
buta |
Bebibir |
buta |
|
650 |
26 |
136.2 |
318.8 |
274.7 |
489.5 |
426.8 |
798.6 |
692.4 |
1165 |
|
700 |
28 |
156.7 |
378.2 |
338.3 |
597.1 |
481.3 |
935.7 |
821.8 |
1442.9 |
|
750 |
30 |
181.6 |
445.9 |
395 |
700.6 |
549.4 |
1100.1 |
962.5 |
1706.2 |
|
800 |
32 |
229.3 |
561.6 |
456.3 |
815 |
624.3 |
1296.7 |
1155.5 |
2061.7 |
|
850 |
34 |
245.2 |
628.4 |
519.9 |
938.9 |
699.2 |
1469.6 |
1348.4 |
2463 |
|
900 |
36 |
290.6 |
761 |
578.9 |
1106 |
774.1 |
1726.2 |
1541.4 |
2818.9 |
|
950 |
38 |
326.9 |
825.9 |
315.6 |
908.5 |
667.4 |
1545.5 |
1536.8 |
2838.9 |
|
1000 |
40 |
351.9 |
926.2 |
381.4 |
1080.6 |
740.1 |
1742.5 |
1643.5 |
3150.8 |
|
1050 |
42 |
404.1 |
1081 |
431.3 |
1220.4 |
921.7 |
2081.6 |
||
|
1100 |
44 |
449.5 |
1233.6 |
479 |
1397.9 |
980.7 |
2317.7 |
||
|
1150 |
46 |
481.3 |
1344.3 |
560.7 |
1588.6 |
1094.2 |
2614.2 |
||
|
1200 |
48 |
538 |
1520 |
626.6 |
1768.8 |
1296.2 |
3058.6 |
||
|
1250 |
50 |
576.6 |
1687.1 |
694.7 |
2016.7 |
1511.9 |
3493.6 |
||
|
1300 |
52 |
640.2 |
1886.9 |
753.7 |
2227.4 |
1616.3 |
3825.5 |
||
|
1350 |
54 |
719.6 |
2106.2 |
930.7 |
2580.6 |
1779.7 |
4237.2 |
||
|
1400 |
56 |
799.1 |
2330 |
978.4 |
2768.5 |
1943.2 |
4780.2 |
||
|
1450 |
58 |
869.5 |
2576.5 |
1030.6 |
3027.8 |
2106.6 |
5182 |
||
|
1500 |
60 |
928.5 |
2794 |
1121.4 |
3302.4 |
2270 |
5951.1 |
||
Kelebihan Produk
Standard Ketat, Kualiti Boleh Dipercayai
Dikilangkan mengikut ASME B16.47, yangbebibir diameter besarmemastikan dimensi yang tepat dan sifat mekanikal yang teguh untuk sistem saluran paip berdiameter besar-tinggi-.
Bahan Pelbagai, Kebolehsuaian yang Kuat
Thebebibir diameter besartersedia dalam keluli karbon, keluli tahan karat dan keluli aloi, menyesuaikan diri dengan pelbagai media menghakis dan keadaan kerja yang melampau.
Ketahanan Dipalsukan
Yang dipalsukanbebibir diameter besarmenampilkan ketumpatan dan kekuatan tinggi, menahan operasi-panjang dalam persekitaran perindustrian yang keras.
Aplikasi Utama
Industri Minyak & Gas
Bebibir diameter besarmenyambungkan saluran paip kepala telaga, sistem pengumpulan dan unit pemampat, memastikan pengangkutan minyak dan gas-tinggi yang selamat.
01
Kejuruteraan Kimia & Kuasa
Digunakan dalam reaktor, dandang dan penukar haba, ia mengendalikan-suhu tinggi dan media menghakis dalam-sistem industri berskala besar.
02
Pembinaan Kapal & Kejuruteraan Marin
Ia menahan kakisan air laut dalam pemberat kapal, bahan api dan sistem kebakaran, memastikan operasi saluran paip marin.
03
Kejuruteraan Perbandaran & Perindustrian
Digunakan dalam bekalan air, saliran dan saluran paip kuasa, ia menyokong-infrastruktur berskala besar dan pembuatan peralatan mekanikal.
04
