Gambaran Keseluruhan Produk
Selekoh-diameter besaradalah kelengkapan paip berarah khusus untuk sistem saluran paip dengan diameter nominal DN200 dan ke atas. Dihasilkan oleh teknologi lenturan paip keluli profesional syarikat, produk tersebut mempunyai diameter pemprosesan maksimum DN2200, jejari lentur meliputi 3D hingga 10D, dan boleh dibuat-disuai pada sebarang sudut mengikut keperluan kejuruteraan. Berbanding dengan siku yang dikimpal, selekoh boleh mengurangkan-sambungan kimpalan tapak sebanyak lebih daripada 50%, dengan berkesan mengurangkan potensi risiko bahagian kimpalan dan meningkatkan lagi kebolehpercayaan operasi keseluruhan sistem saluran paip. Mematuhi pelbagai piawaian negara dan perindustrian, produk tersebut telah digunakan secara rasmi pada beberapa projek saluran paip utama negara dan menjadi produk sokongan utama Hebei Haihao dalam bidang kejuruteraan saluran paip berskala besar-besar.

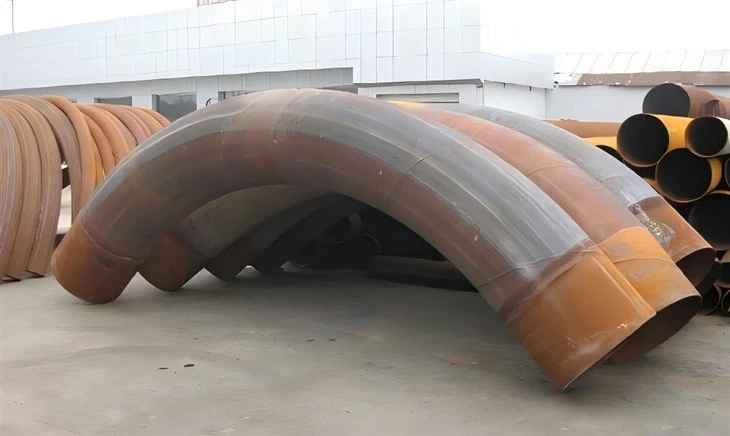

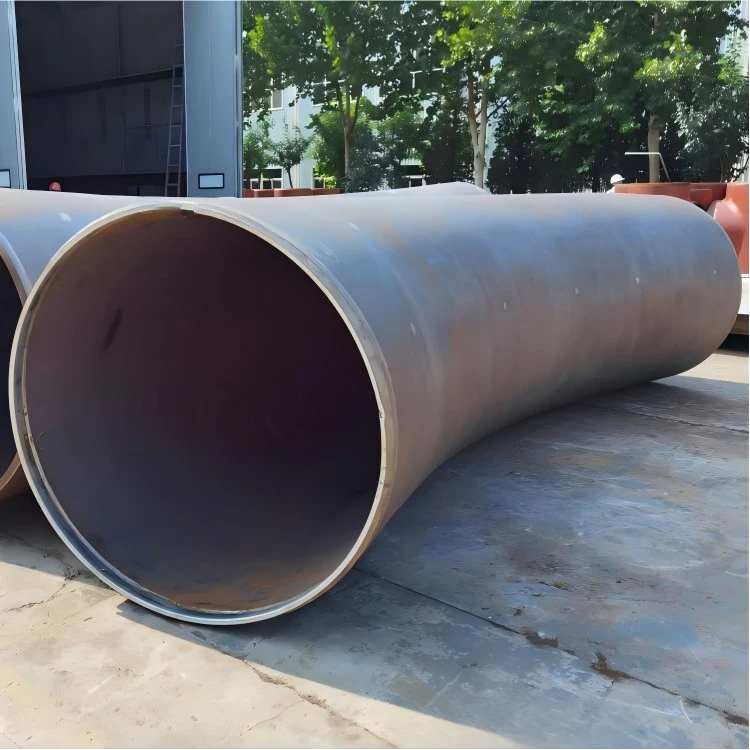

Selekoh Diameter Besar
DIMENSI
| Saiz Nominal DN | Diameter luar paip (D) | Jejari Bengkok (R) | Ketebalan dinding (t) | Sudut Bengkok (A) | Panjang bahagian paip lurus (L) | |
| Ⅰ | Ⅱ | |||||
| 600 | 610 | 630 | R=3D~10D | 5-60mm | Kurang daripada atau sama dengan 90 | Mengikut spesifikasi pelanggan |
| 650 | 660 | R=3D~8D | ||||
| 700 | 711 | 720 | R=3D~8D | |||
| 750 | 762 | R=3D~8D | ||||
| 800 | 813 | 820 | R=3D~8D | |||
| 850 | 864 | R=3D~8D | ||||
| 900 | 914 | 920 | R=3D~8D | |||
| 950 | 965 | R=3D~8D | ||||
| 1000 | 1016 | 1020 | R=3D~8D | |||
| 1050 | 1067 | R=3D~8D | ||||
| 1100 | 1118 | 1120 | R=3D~8D | |||
| 1150 | 1168 | R=3D~8D | ||||
| 1200 | 1219 | 1220 | R=3D~8D | |||
| 1250 | 1270 | R=3D~6D | ||||
| 1300 | 1320.8 | R=3D~6D | ||||
| 1350 | 1371.6 | R=3D~6D | ||||
| 1400 | 1422.4 | R=3D~6D | ||||
| 1450 | 1473.2 | R=3D~6D | ||||
| 1500 | 1524 | R=3D~6D | ||||
| 1600 | 1625.6 | R=3D~6D | ||||
| 1800 | 1828.8 | R=3D~6D | ||||
| 2000 | 2032 | R=3D~6D | ||||
Kelebihan
Liputan pemprosesan berdiameter besar-luas
Diameter pemprosesan maksimum Hebei Haihaobesar-diameter selekohmencapai DN2200, yang boleh memenuhi sepenuhnya keperluan sokongan saluran paip penghantaran-minyak dan gas jarak jauh serta-talian paip projek industri berskala besar.
Rintangan aliran sederhana rendah dengan reka bentuk jejari-panjang
Jejari lentur bagibesar diameter selekohLebih besar daripada atau sama dengan 3D, yang boleh mengurangkan rintangan aliran medium dalam saluran paip dengan berkesan dan meminimumkan kehilangan tekanan semasa pengangkutan sederhana.
Sudut lentur yang boleh disesuaikan dengan kebolehsuaian yang kuat
Menyokong pemprosesan sudut tersuai dari 15 darjah hingga 180 darjah, yang boleh menyesuaikan dengan sempurna susun atur saluran paip dan keperluan arah rupa bumi yang kompleks dan proses tapak perindustrian.
Parameter
- Jadual Ketebalan Dinding:Sch10, Sch20, STD, Sch40, Sch80, Sch160, XXS.
- Jejari Bengkok:R=1.5D (Short Radius), R=3D, 5D, 6D, 8D, 10D (Long Radius) atau disesuaikan mengikut lukisan kejuruteraan.
- Sudut Bengkok:15 darjah , 30 darjah , 45 darjah , 60 darjah , 90 darjah , 180 darjah dan mana-mana sudut bukan -standard.
- Piawaian Pelaksanaan:GB/T 12459, GB/T 13401, ASME B16.9, SY/T 5257, SH 3408, HG/T 21635.
Perkhidmatan Syarikat
Hebei Haihao menyediakan perkhidmatan sokongan teras untuk -lengkungan berdiameter besar daripada dok teknikal pra-untuk menyiarkan-penghantaran pada-sokongan tapak: pasukan profesional pra-bekerjasama dalam tinjauan reka bentuk, pada-pengukuran tapak dan pengiraan parameter untuk menentukan parameter lenturan yang tepat; penyesuaian-sekeping tersedia untuk keperluan bukan-standard tanpa membuka acuan, memendekkan kitaran pengeluaran produk tersuai; tambahan-tiub bengkok panjang diperkukuh dengan rawatan-perlanggaran dan anti-ubah bentuk sebelum penghantaran, dan pengangkutan khas diselaraskan untuk memastikan penghantaran-percuma kerosakan; proses lengkap-laporan kualiti boleh dikesan disediakan semasa ketibaan dan-taklimat teknikal dan bantuan penyelesaian masalah-di tapak ditawarkan oleh juruteknik profesional.
